Algemene informatie:

VMBO-BB

Als je van de basisschool komt weet je vaak nog niet wat je wil gaan doen. Op het VMBO ga je alle afdelingen langs die op de betreffende school bestaan. Je hebt nog even de tijd om te kiezen. Verderop in je opleiding maak je een keuze voor een beroep. Vanuit deze beroepskeuze kun je vaak doorstromen naar MBO-niveau 2. Terug naar boven

VMBO-KB

Voor Kaderberoepsgericht geldt hetzelfde als Basisberoepsgericht alleen krijg je iets minder praktijk en een iets hoger theorie niveau. Dat betekend vaak dat je met goede cijfers op je diploma gelijk kan doorstromen naar MBO-niveau 3. Terug naar boven

VMBO-GL

De gemengde leerweg heeft veel weg of is deels gelijk aan theoretische leerweg. Je hebt een aantal uren in de week praktijk in de gekozen beroepsrichting. Vaak kun je gelijk instromen in MBO-niveau 4. Maar sommige beroepen vragen meer technische kennis en is instroom in MBO-niveau 3 vereist. Terug naar boven

VMBO-TL

Steeds meer MAVO kandidaten kiezen voor techniek. Dan wordt er op de MAVO al aan technisch onderwijs gedaan. je spreekt dan niet over beroepspraktijk, maar meer over prakticum en onderzoek over het technische beroep. Vaak ga je gelijk door naar een MBO-niveau 4 opleiding. Terug naar boven

HAVO

Als je van de HAVO komt, kan het voorkomen dat je de techniek in wil maar nog niet toe bent aan het Hoger beroeps- onderwijs. Als dat het geval is kun je je eerst concentreren op een (verkorte) MBO-niveau 4 opleiding. Daarna stroom je makkelijker door naar een HBO met een rugtas aan bagage. Terug naar boven
JML van de Weert info@techniekwereld.nl 06-50743188
VMBO-BB VMBO-KB VMBO-GL VMBO-TL HAVO
JML van de Weert info@techniekwereld.nl 06-50743188
Techniekwereld.nl
Elektrotechniek

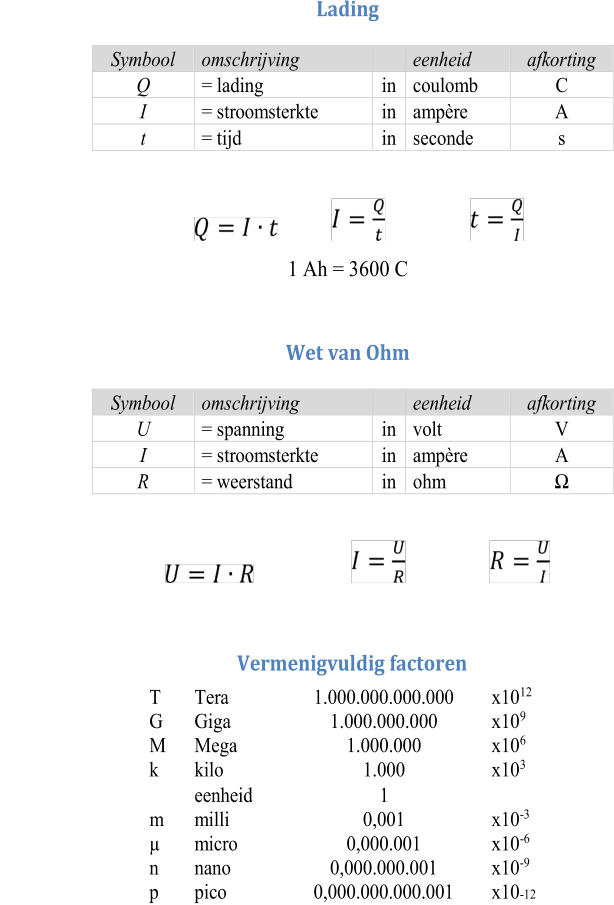

Wet van Ohm
Lading Symbool omschrijving eenheid afkorting Q = lading in coulomb C I = stroomsterkte in ampère A t = tijd in seconde s 1 Ah = 3600 C Wet van Ohm Symbool omschrijving eenheid afkorting U = spanning in volt V I = stroomsterkte in ampère A R = weerstand in ohm Ω Vermenigvuldig factoren T Tera 1.000.000.000.000 x10 12 G Giga 1.000.000.000 x10 9 M Mega 1.000.000 x10 6 k kilo 1.000 x10 3 eenheid 1 m milli 0,001 x10 - 3 µ micro 0,000.001 x10 - 6 n nano 0,000.000.001 x10 - 9 p pico 0,000.000.000.001 x10 - 12
JML van de Weert info@techniekwereld.nl 06-50743188
Techniekwereld.nl
Elektrotechniek

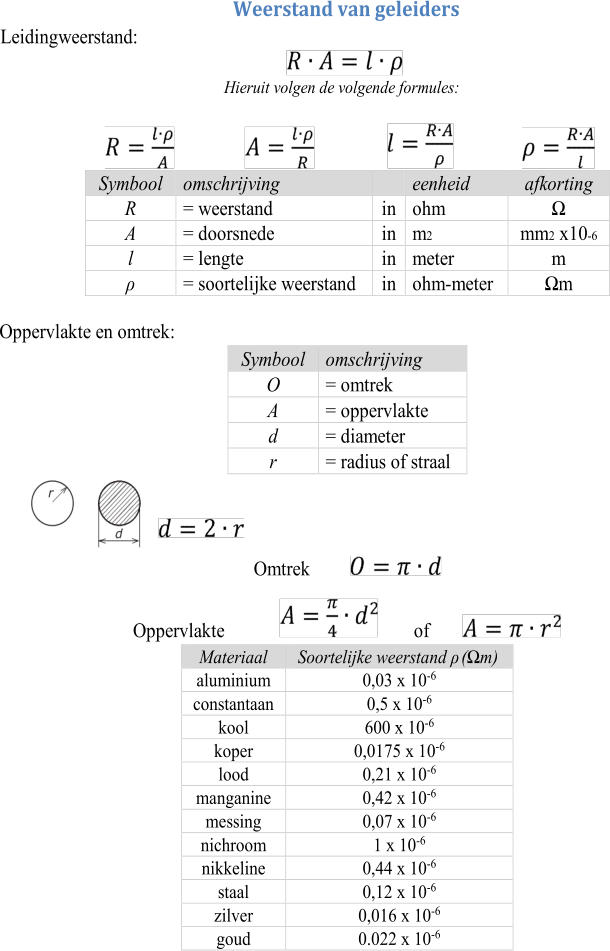

Weerstand van Geleiders
Weerstand van geleiders Leidingweerstand: Hieruit volgen de volgende formules: Symbool omschrijving eenheid afkorting R = weerstand in ohm Ω A = doorsnede in m 2 mm 2 x10 - 6 l = lengte in meter m ρ = soortelijke weerstand in ohm - meter Ωm Oppervlakte en omtrek: Symbool omschrijving O = omtrek A = oppervlakte d = diameter r = radius of straal Omtrek Oppervlakte of Materiaal Soortelijke weerstand ρ (Ωm) aluminium 0,03 x 10 - 6 constantaan 0,5 x 10 - 6 kool 600 x 10 - 6 koper 0,0175 x 10 - 6 lood 0,21 x 10 - 6 manganine 0,42 x 10 - 6 messing 0,07 x 10 - 6 nichroom 1 x 10 - 6 nikkeline 0,44 x 10 - 6 staal 0,12 x 10 - 6 zilver 0,016 x 10 - 6 goud 0.022 x 10 - 6
JML van de Weert info@techniekwereld.nl 06-50743188
Techniekwereld.nl
Elektrotechniek

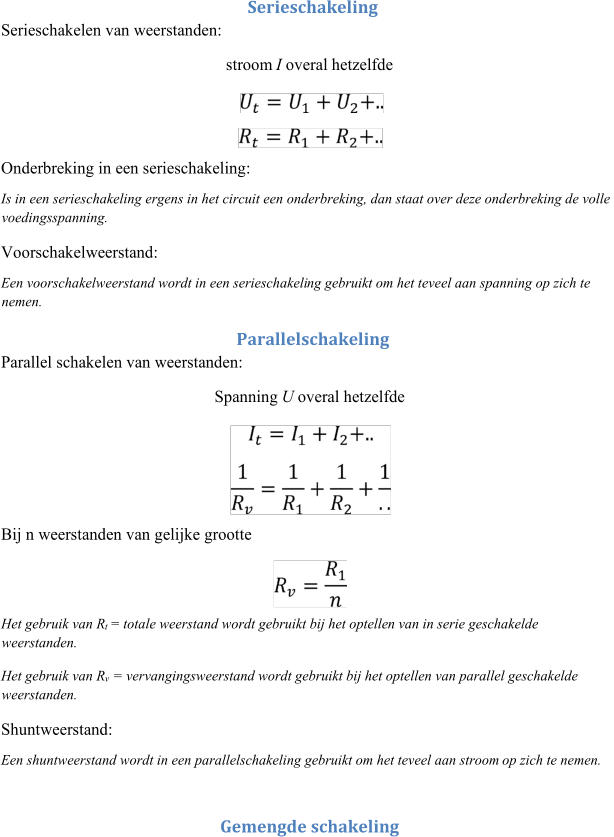

Serie, Parallel & Gemengd
Serieschakeling Serieschakelen van weerstanden: stroom I overal hetzelfde Onderbreking in een serieschakeling: Is in een serieschakeling ergens in het circuit een onderbreking, dan staat over deze onderbreking de volle voedingsspanning. Voorschakelweerstand: Een voorschakelweerstand wordt in een serieschakeli ng gebruikt om het teveel aan spanning op zich te nemen. Parallelschakeling Parallel schakelen van weerstanden: Spanning U overal hetzelfde Bij n weerstanden van gelijke grootte Het gebruik van R t = totale weerstand wordt gebruikt bij het optelle n van in serie geschakelde weerstanden. Het gebruik van R v = vervangingsweerstand wordt gebruikt bij het optellen van parallel geschakelde weerstanden. Shuntweerstand: Een shuntweerstand wordt in een parallelschakeling gebruikt om het teveel aan stroom op zich te nemen. Gemengde schakeling Extra formule voor twee parallel geschakelde weerstanden: Bij de opgaven van gemengde schakelingen verdient het de voorkeur om veel situatietekeningen te maken. Verder dien je de schakeling steeds te vereenv oudigen en de juiste serie of parallel berekening voor weerstanden toe te passen.

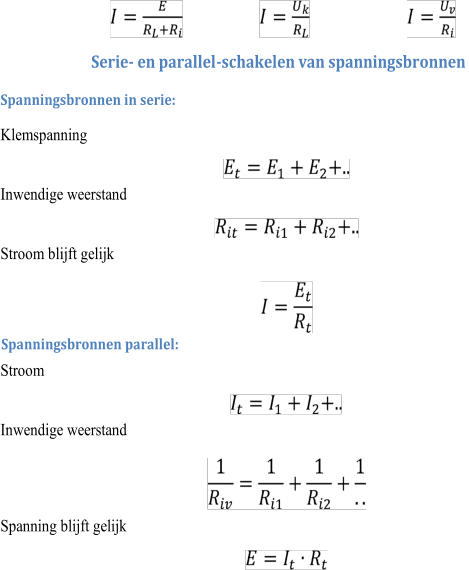

Serie - en parallel - schakelen van spanningsbronnen Spanningsbronnen in serie: Klemspanning Inwendige weerstand Stroom blijft gelijk Spanningsbronnen parallel: Stroom Inwendige weerstand Spanning blijft gelijk
JML van de Weert info@techniekwereld.nl 06-50743188
Techniekwereld.nl
Elektrotechniek
Energiebronnen
Spanningsbron nen Basisschema: Symbool omschrijving eenheid afkorting E = bronspanning in volt V U k = klemspanning in volt V U v = spanningsverlies in volt V R i = inwendige weerstand in ohm Ω R L = belasting weerstand in ohm Ω I = circuitstroom in ampère A Bronspanning: Inwendige weerstand: Onderstaande formule voor inwendige weerstand komt voort uit de verschillen van twee klemspanningen en twee circuitstromen Als je deze hebt gevonden kun je w eer verder met het basisschema! Circuitstroom van het basisschema:
